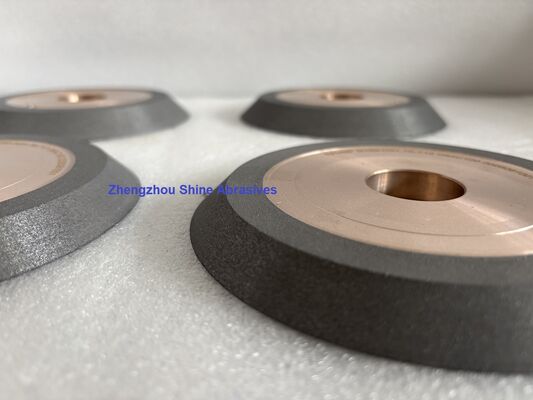

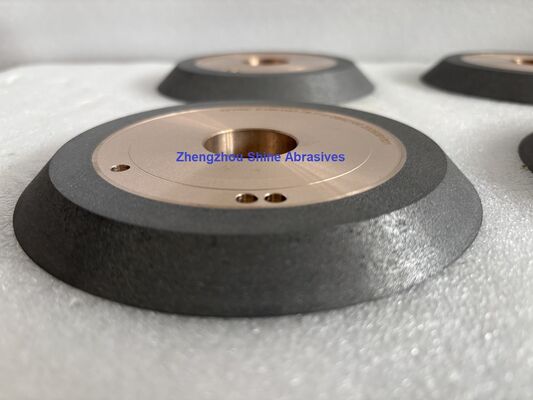

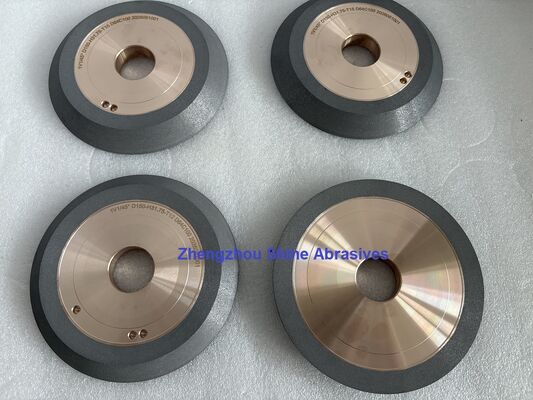

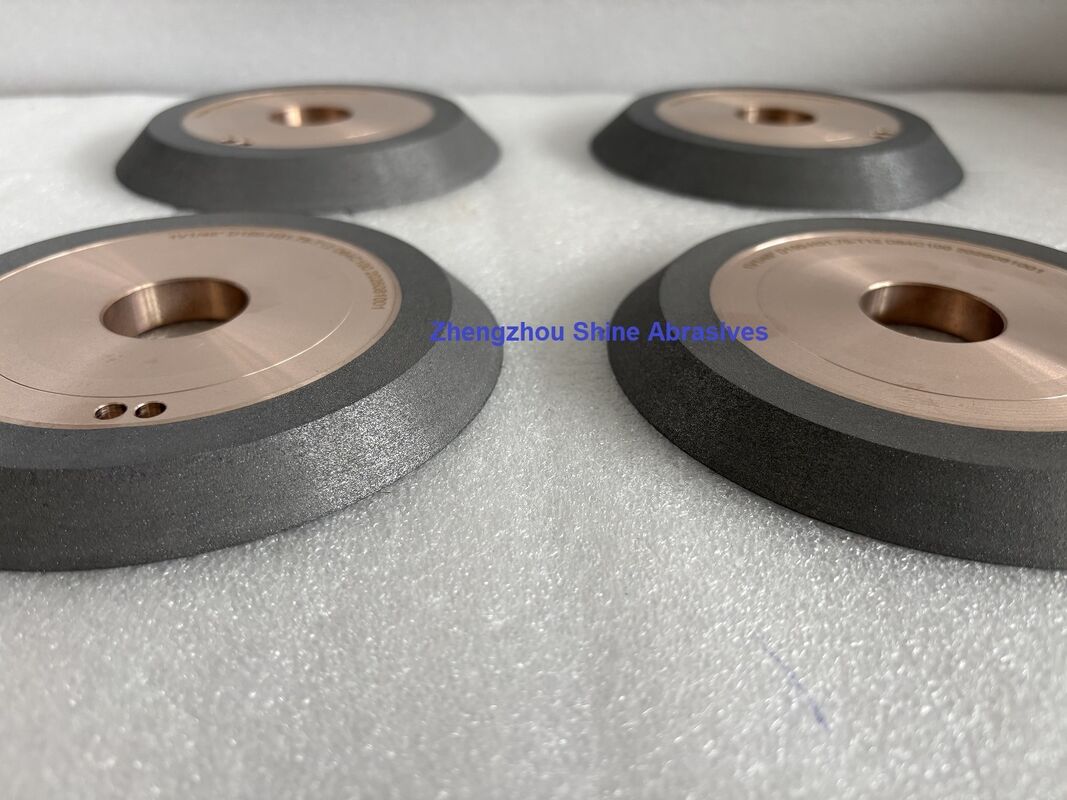

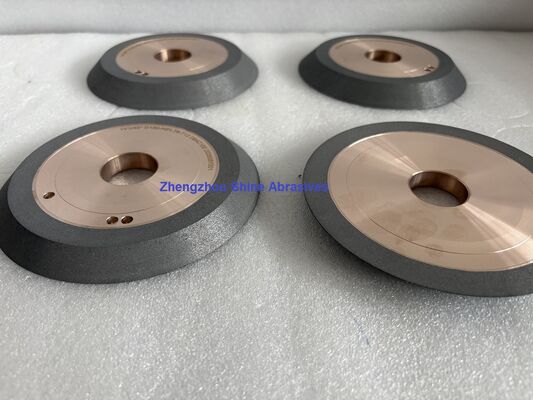

Meule diamantée CNC 1V1 pour le rainurage d'outils ronds en carbure
La meule de rainurage robuste est spécialement conçue pour les opérations de rainurage à haute efficacité, principalement utilisée pour la découpe de rainures dans des composants de précision tels que les outils en carbure et les moules. Ses principaux avantages comprennent une haute efficacité (supportant des coupes profondes et des vitesses d'avance élevées), une durée de vie prolongée (grâce à une liaison métallique spéciale résistante à l'usure) et de faibles vibrations (résultant d'une précision d'usinage supérieure). Les applications typiques couvrent des secteurs tels que l'aérospatiale, l'automobile et la fabrication d'outils, où elle réduit considérablement les coûts d'usinage et augmente la productivité. Par exemple, certains modèles peuvent atteindre une profondeur de coupe en une seule passe allant jusqu'à 4 mm et des vitesses d'avance de 90 à 130 mm/min, ce qui les rend adaptés aux matériaux difficiles à usiner comme l'acier trempé et les superalliages.
Meule CNC Shine Abrasives, meule diamantée pour outils ronds en carbureRainurage
Les rainures sont les gorges hélicoïdales ou droites dans le corps de l'outil rond. elles fournissent un passage pour permettre l'évacuation des copeaux,
permettent aux fluides de refroidissement d'atteindre la surface de coupe.
Fonctionnement des meulessur rectifieuse CNC 5 axes, les meules sont disponibles pour les rectifieuses CNC Anca, Makino, Rollomatic, Star, Walter,
et autres systèmes de rectification CNC
Le dessin de Shine AbrasivesMeule CNC Shine Abrasives 1V1/45° Meule diamantée pour le rainurage d'outils ronds en carbure
Tailles principales sous forme de Meule CNC Shine Abrasives 1V1 Meule diamantée pour le rainurage d'outils ronds en carbure
| Matériau abrasif : Diamant |
Type de liant :Hybride |
| Grain CBN : D64 |
Diamètre de la meule : 6 pouces 150 mm |
| Alésage de la meule : 31,75 mm |
Poids de la meule : 1,5 kg/pièce |
| Épaisseur de la meule : 12 ou 15 mm |
Concentration: 125% |
| Matériau du noyau de la meule : Acier. |
Taille de la section diamantée : 12 ou 10x10 mm |
D'autres tailles standard sont également disponibles sur demande.
La combinaison super abrasifs pour le meulage d'outils ronds.
Paramètres d'application généraux recommandés.
Vitesse de la meule : 3 000-5 000 SFPM
Vitesse d'avance : 2" - 8" par minute
Profondeur de coupe : Jusqu'à 0,220"
Fluide de coupe : Huile ou soluble dans l'eau.
Image d'application à titre de référence.
